CIRCUITO INTEGRADO

Un circuito integrado (CI), también conocido como chip omicrochip, es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabricancircuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre la pastilla y un circuito impreso.


Clasificación:

Atendiendo al nivel de integración - número de componentes - los circuitos integrados se clasifican en:

SSI (Small Scale Integration) pequeño nivel: de 10 a 100 transistores
MSI (Medium Scale Integration) medio: 100 a 1.000 transistores
LSI (Large Scale Integration) grande: 1.000 a 10.000 transistores
VLSI (Very Large Scale Integration) muy grande: 10.000 a 100.000 transistores
ULSI (Ultra Large Scale Integration) ultra grande: 100.000 a 1.000.000 transistores
GLSI (Giga Large Scale Integration) giga grande: mas de un millón de transistores

En cuanto a las funciones integradas, los circuitos se clasifican en dos grandes grupos:
Circuitos integrados analógicos.
Pueden constar desde simples transistores encapsulados juntos, sin unión entre ellos, hasta dispositivos completos como amplificadores, osciladores o incluso receptores de radio completos.
Circuitos integrados digitales.
Pueden ser desde básicas puertas lógicas (Y, O, NO) hasta los más complicados microprocesadores o microcontroladores.
Éstos son diseñados y fabricados para cumplir una función específica dentro de un sistema. En general, la fabricación de los CI es compleja ya que tienen una alta integración de componentes en un espacio muy reducido de forma que llegan a ser microscópicos. Sin embargo, permiten grandes simplificaciones con respecto los antiguos circuitos, además de un montaje más rápido.

LUGARES TURISTICOS

DIODOS

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.

Componente electrónico que permite el paso de la corriente en un solo sentido. La flecha de la representación simbólica muestra la dirección en la que fluye la corriente.

Es el dispositivo semiconductor más sencillo y se puede encontrar prácticamente en cualquier circuito electrónico.

Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio. Esta barrera o unión es de 0.3 voltios en el germanio y de 0.6 voltios aproximadamente en el diodo de silicio.

El diodo se puede puede hacer funcionar de 2 maneras diferentes:

Polarización directa:
Cuando la corriente circula en sentido directo, es decir del ánodo A al cátodo K, siguiendo la ruta de la flecha (la del diodo). En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito. El diodo conduce.

Diodo en polarización directa

Polarización inversa:
Cuando una tensión negativa en bornes del diodo tiende a hacer pasar la corriente en sentido inverso, opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto. El diodo está bloqueado.

Diodo en polarización inversa

TRANSISTOR

El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador.Actualmente se encuentran prácticamente en todos los aparatos electrónicos de uso diario: radios, televisores, reproductores de audio y video, relojes de cuarzo, computadoras, lámparas fluorescentes,tomógrafos, teléfonos celulares, entre otros.
La zona N con elementos donantes de electrones(cargas negativas) y la zona P de aceptadores o <<huecos>> (cargas positivas). Normalmente se utilizan como elementos aceptadores P al Indio (In), Aluminio (Al) o Galio (Ga) y donantes N al Arsenico (As) o Fosforo (P)

La configuracion de uniones P o N,dan como resultado transistores PNP o NPN, donde la letra intermedia siempre corresponde a la caracteristica de la base, y las otras dos al emisor y al colector que, si bien son del mismo tipo y de signo contrario a la base, tienen diferente contaminacion entre ellas (por lo general, el emisor esta mucho mas contaminado que el colector).

TRANSFORMADORES

Se denomina transformador a un dispositivos eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.
Este elemento eléctrico se basa en el fenómeno de la inducción electromagnética, ya que si aplicamos una fuerza electromotriz alterna en el devanado primario, debido a la variación de la intensidad y sentido de la corriente alterna, se produce la inducción de un flujo magnético variable en el núcleo de hierro.
Surge cuando se combinan los dos efectos de la bobina y crean una transmisión de voltaje.

Núcleo a base de:
> Laminas metálicas
> Ferrita

BOBINAS

Son componentes pasivos de dos terminales que generan un flujo magnetico cuando se hacen circular por ellas una corriente electrica. Se fabrican arrollando un hilo conductor sobre un nucleo de material ferromagnetico o al aire. Su unidad de medida es el Henrio  (H) en el Sistema Internacional pero se suelen emplear los submultiplos mH.

Existen bobinas de diversos tipos según su núcleo y según su tipo de arrollamiento.
Sus símbolos normalizados son los siguientes:

TIPOS DE BOBINA:
A. Con núcleo de aire: ( cristal, plastico)
El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle.
B. Con nucleo solido :
Poseen valores de inductancia mas altos que los anteriores debido a su nivel elevado de permeabilidad magnetica. El nucleo suele ser de un material ferromagnetico.

En el núcleo de la Bobina se encuentra el campo magnético.

CONDENSADORES

Un condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Esta formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico.
Características:
> Capacidad.- Se mide en Faradios (F), aunque se suelen usar "microfaradios"(uf= 10-6)), nanofaradios (nf=10-9) y picofaradios (pf=10-12).

> Tensión de trabajo.-Es la máxima tensión que puede aguantar un condensador, que depende del tipo y grosor del dieléctrico con que este fabricado.

> Tolerancia.- Igual que otras resistencias, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

> Polaridad.- Los condensadores electrolíticos y en general los de capacidad superior a 1uf tienen polaridad, eso es, que se les debe aplicar la tensión prestando atención a sus terminales positivo y negativo.

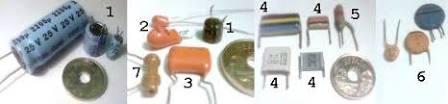

Tipos de condensadores:
1. electroliticos
2. Electroliticos de tantalo o de gota
3. De poliester metalizado MKT
4. De poliester
5. De poliester tubular
6. Ceramico "de lenteja" o "de disco".
7. Ceramico "de tubo".

RESISTENCIA

Concepto de resistencias: Son fabricadas de una gran variedad y tamaño, sobre estas resistencias se pintan unas bandas de colores. Cada color representa un numero que se utiliza para obtener el valor final de la resistencia. Las dos primeras bandas indican las dos primeras cifras del valor de la resistencia, la tercera banda indica por cuanto hay que multiplicar el valor anterior para obtener el valor final, y la cuarta banda nos indica el margen de incertidumbre o tolerancia del valor obtenido.

El valor de la Resistencia se obtiene aplicando la siguiente expresión:  R= (AB X C) D
